WNS型燃油/气蒸汽锅炉

锅炉容量:0.5 ~ 20 蒸吨
设计热效率:≥95%    (相比同类产品节能20%左右)
适用燃料:天然气、液化气、沼气、柴油、轻油、重油、煤气等
应用范围:化学、塑料、橡胶、建业、林业、医药工业蒸馏等
产品简介:四通WNS型燃气蒸汽锅炉是我公司系列化成熟产品,配置优化,各项技术指标均达到先进水平。WNS型卧式全自动燃油蒸汽锅炉不仅配置了技术性能良好的工业燃烧器,烟箱盖也有较大的升级,该锅炉装有活动的前后烟箱盖,使锅炉检修方便。四通的WNS型卧式全自动燃油蒸汽锅炉锅炉真正的做到了燃烧清洁、排放无污染、操作便捷、出力充足。

24小时销售热线: 15893686555

性能优势

三回程

WNS型燃气锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程 烟管,然后由后烟室经烟囱排入大气,整体布置,结构紧凑,外形美观;

受热面合理

合理的受热面结构,有效控制烟气阻力;

设计合理

适当的控制排烟温度,即保证锅炉效率,又防止烟气冷凝,延长锅炉使用寿命;

检修方便

锅炉装有活动的前后烟箱盖,使锅炉检修方便;

安全性

配置有防爆门,泄压后自动回弹,确保锅炉安全性;

波形炉胆

波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热效果,还有效吸收炉体的热胀冷缩;

工作原理

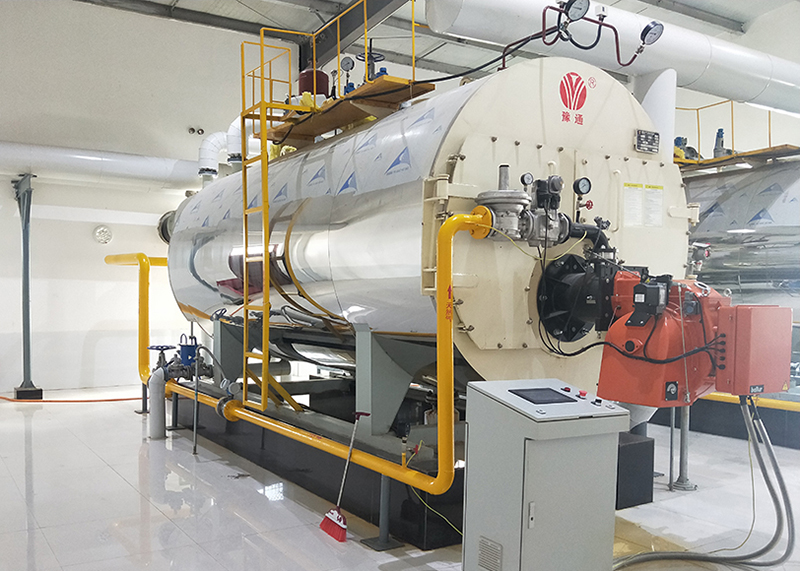

 WNS型卧式全自动燃油蒸汽锅炉为卧式快装内燃三回程火管锅。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。该锅炉热力充足:锅炉受热面积按照高标准设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅炉装有活动的前后烟箱盖,使锅炉检修方便。

  WNS型卧式全自动燃油蒸汽锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

        WNS型卧式燃油/气蒸汽锅炉适用于化工行业:肥料厂、炼油厂、饮料厂、涂装厂、塑料厂、玻璃厂、硫酸厂等,制造行业:造纸厂、纺织厂、制奶厂、造酒厂、 食品厂、食品菌坊、制鞋厂、陶瓷厂、家具厂、轮胎厂、凉席厂、卷烟厂、筷子厂、印刷厂、胶带厂、泡沫厂、五金厂、地板厂、橱柜厂、木门厂、电池厂、盐厂、茶叶厂、仪器厂等,建筑行业:路桥保养、混泥土蒸养、加气砖蒸压等,以及农产品加工、医药生产、防火材料生产等行业均可以使用。

四通锅炉四通锅炉四通锅炉四通锅炉


性能优势

燃油气蒸汽锅炉(1)大直径波纹炉胆:锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧彻底,有效吸收热膨胀,辐射受热面大。

(2)蒸汽品质高:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;蒸汽空间容积大,汽水界面与蒸汽出口净距离足够高,蒸汽湿度小。

(3)安全降水时间足:锅炉的燃烧室低位布置,水位确定符合国家规程,同时严格按国际通用标准的水位波动时间要求,具有充足的安全的降水空间,保证锅炉的运行安全。

(4)多功能安全防爆装置:锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检修、维护方便。

(5)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分设有人孔装置,便于锅内装置及锅炉底部的维修和清理。

(6)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材质特制,压缩性好,隔阻烟气的泄露,可重复使用。

(7)压力、水位保护可靠:锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。

(8)自动控制水平高:锅炉控制器采用西门子或德力西电气元件,性能可靠。控制器的三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。

四通锅炉四通锅炉四通锅炉四通锅炉


技术参数



型号  WNS0.5-1.25-YQ WNS1-1.25-YQ  WNS1.5-1.25-YQ  WNS2-1.25-YQ  WNS4-1.25-YQ  WNS6-1.25-YQ  WNS8-1.25-YQ WNS15-1.25-YQ  WNS20-1.25-YQ
额定蒸发量(T/H   0.5 1 1.5 2 4 6 8 15 20
 额定蒸汽压力(Mpa 1.25 1.25 1.25 1.25 1.25  1.25 1.25  1.25  1.25
 额定蒸汽温度( 194  194  194  194  194 194 194  194 194
 额定进水温度(  20 20  20  20  20  20 20 20 20
 本体受热面(M2 12.964 28.6 34.7  57.63 107.16 197.61  291.33  427.15 517.2
冷凝器(M2   10.56  21.12
 计算排烟温度(  155.93 156.43  144.9  164.7 158.27 156.71  100  133.2  140.93
设计效率%   92.5 90.63 92.91 90.4 90.6  90.8 94.2  93.47 93.12
设计环境温度(  20 20  20 20 20  20 20 20  20
设计排污率(%   5 5  5 5  5  5 5  5 5
锅炉净重(T  3.47 6.8 6.97 8.5 11.6 16.6 21.5 24.3 50
锅炉水容量(T   1.83 3.6  2.6  4.9  9.3  12.1  15.3  40  30
燃料消耗量(NM3/H   41.34  85.6  123.47  172.8 321.2  498 631.5  1094.5  1598.5

 锅炉尺寸

长、宽、高

(mm)

2610

1200

1616

4100

2200

2200

4130

1900

2160

4450

2800

2120

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960
